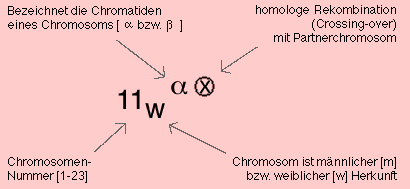

In dieser Unterlage wird bei einigen Abbildungen eine spezielle Schreibweise für Chromosomen verwendet, die sich zum Verständnis von Mitose und Meiose gut eignet. Sie werden wahrscheinlich später immer wieder auf folgende Darstellung der Syntax zurückgreifen müssen:
Beispiele:
11m und
11w bilden ein Chromosomenpaar. 11m ist also das homologe
Partnerchromosom von 11w.
zeigt
Chromosom 6 männlicher Herkunft, das seine DNA repliziert hat.
Es besteht aus zwei Chromatiden (6m bzw. 6m), welche am Zentromer
miteinander verbunden (
) sind.
zeigt
Chromosom 9w, das mit seinem homologen Partnerchromosom 9m in der
Prophase I der Meiose einen Komplex bildet. In diesem Komplex findet
homologe Rekombination statt.
zeigt
Chromosom 17 weiblicher Herkunft nach einem Crossing-over-Ereignis:
Chromatid 17w
hat eine homologe Rekombination mit seinem
Partnerchromosom 17m (entweder mit Chromatid a oder b )
durchgeführt. Chromatid 17wb hingegen hat kein Crossing-over
erfahren.
 |
 |
|
|
 |
|
|
